MEANWELL WDR Series Rail Mount Power Supply
Many In Stock
Ballast /Drivers

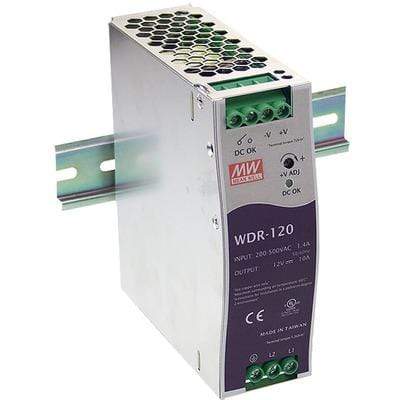

WDR-120-24
S7
- Single and two phase wide input range 180 ~ 550VAC
- Protections: Short circuit / Overload / Over voltage / Over temperature
- Cooling by free air convection
- Built-in constant current limiting circuit
- Can be installed on DIN rail TS-35/7.5 or 15
- UL508(industrial control equipment}approved
- EN61000-6-2(EN50082-2} industrial immunity level
- 100% full load burn-in test
- Built-in DC OK relay contact
Specification:
MODEL |
WDR-120-12 |
WDR-120-24 |
WDR-120-48 |
|
OUTPUT |
DC VOLTAGE |
12V |
24V |
48V |
RATED CURRENT |
10A |
5A |
2.5A |
|
CURRENT RANGE |
0 ~ 10A |
0 ~ 5A |
0 ~2.5A |
|
RATED POWER |
120W |
120W |
120W |
|
RIPPLE & NOISE (max.) Note.2 |
120mVp-p |
120mVp-p |
150mVp-p |
|
VOLTAGE ADJ. RANGE |
12 ~ 15V |
24 ~ 29V |
48 ~ 58V |
|
VOLTAGE TOLERANCE Note.3 |
±1.5% |
±1.0% |
±1.0% |
|
LINE REGULATION |
±0.5% |
±0.5% |
±0.5% |
|
LOAD REGULATION |
±0.5% |
±0.5% |
±0.5% |
|
SETUP, RISE, HOLD UP TIME |
2000ms, 70ms, 50ms/400VAC 2000ms, 70ms, 10ms/230VAC at full load |
|||
INPUT |
VOLTAGE RANGE |
180 ~ 550VAC 254 ~ 780VDC |
||
FREQUENCY RANGE |
47 ~ 63Hz |
|||
EFFICIENCY (Typ.) |
89.5% / 400V |
91% / 400V |
92% / 400V |
|
AC CURRENT |
0.7A/400VAC 1.2A/230VAC |
|||
INRUSH CURRENT (max.) |
COLD START 50A |
|||
LEAKAGE CURRENT |
<3.5mA / 530VAC |
|||
PROTECTION |
OVERLOAD |
105 ~ 130% rated output power |
||
Protection type : Constant current limiting, recovers automatically after fault condition is removed |
||||
OVER VOLTAGE |
16 ~ 18V |
31 ~ 37V |
60 ~ 67V |
|
Protection type : Shut down o/p voltage, re-power on to recover |
||||
OVER TEMPERATURE |
Shut down o/p voltage, recovers automatically after temperature goes down |
|||
FUNCTION |
DC OK SIGNAL |
Relay contact rating(max.) : 30V / 1A resistive |
||
ENVIRONMENT |
WORKING TEMP. |
-25 ~ +70℃ (Refer to "Derating Curve") |
||
WORKING HUMIDITY |
20 ~ 90% RH non-condensing |
|||
STORAGE TEMP., HUMIDITY |
-40 ~ +85℃, 10 ~ 95% RH |
|||
TEMP. COEFFICIENT |
±0.03%/℃ (0 ~ 50℃) |
|||
VIBRATION |
Component: 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting clip: Compliance to IEC60068-2-6 |
|||
SAFETY & EMC (Note 4) |
SAFETY STANDARDS |
UL508, EAC TP TC 004 approved, IEC60950-1 CB approved by SIQ, design refer to GL;(meet EN60204-1) |
||
WITHSTAND VOLTAGE |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
|||
ISOLATION RESISTANCE |
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
|||
EMC EMISSION |
Compliance to EN55011 (CISPR11), EN55032 (CISPR32), EN61204-3 Class B, EAC TP TC 020 |
|||
EMC IMMUNITY |
Compliance to EN61000-4-2,3,4,5,6,8,11, EN61204-3, EN61000-6-2 (EN50082-2), heavy industry level, criteria A, EAC TP TC 020 |
|||
OTHERS |
MTBF |
268K hrs min. MIL-HDBK-217F (25℃) |
||
DIMENSION |
40*125.2*113.5mm (W*H*D) |
|||
PACKING |
0.65Kg; 20pcs/14Kg/1.16CUFT |
|||
NOTE |
1. All parameters NOT specially mentioned are measured at 400VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. Length of set up time is measured at cold first start. Turning ON/OFF the power supply very quick may lead to increase of the set up time. 6. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft}. |
MODEL |
WDR-240-24 |
WDR-240-48 |
|
OUTPUT |
DC VOLTAGE |
24V |
48V |
RATED CURRENT |
10A |
5A |
|
CURRENT RANGE |
0 ~ 10A |
0 ~ 5A |
|
RATED POWER |
240W |
240W |
|
RIPPLE & NOISE (max.) Note.2 |
150mVp-p |
150mVp-p |
|
VOLTAGE ADJ. RANGE |
24 ~ 28V |
48 ~ 55V |
|
VOLTAGE TOLERANCE Note.3 |
±1.0% |
±1.0% |
|
LINE REGULATION |
±0.5% |
±0.5% |
|
LOAD REGULATION |
±1.0% |
±1.0% |
|
SETUP, RISE TIME |
800ms, 150ms/400VAC 1500ms, 150ms/230VAC at full load |
||
HOLD UP TIME (Typ.) |
18ms / 400VAC 18ms / 230VAC at full load |
||
INPUT |
VOLTAGE RANGE Note.6 |
180 ~ 550VAC 254 ~ 780VDC |
|
FREQUENCY RANGE |
47 ~ 63Hz |
||
POWER FACTOR (Typ.) |
PF≥0.84/400VAC PF≥0.84/230VAC |
||
EFFICIENCY (Typ.) |
91% |
||
AC CURRENT (Typ.) |
1A/400VAC 2A/230VAC |
||
INRUSH CURRENT (Typ.) |
COLD START 50A |
||
LEAKAGE CURRENT |
<3.5mA / 530VAC |
||
PROTECTION |
OVERLOAD |
105 ~ 130% rated output power |
|
Protection type : Constant current limiting, unit will shut down after 3 sec. , auto-recovery after 1 minute if the fault condition is removed |
|||
OVER VOLTAGE |
29 ~ 33V |
56 ~ 65V |
|
Protection type : Shut down o/p voltage, auto-recovery after 1 minute if the fault condition is removed |
|||
OVER TEMPERATURE |
90℃±5℃ (TSW) detect on heatsink of power switch |
||
Protection type : Shut down o/p voltage, recovers automatically after temperature goes down |
|||
FUNCTION |
DC OK REALY CONTACT RATINGS (max.) |
60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A resistive load |
|
ENVIRONMENT |
WORKING TEMP. Note.5 |
-30 ~ +70℃ (Refer to "Derating Curve") |
|
WORKING HUMIDITY |
20 ~ 95% RH non-condensing |
||
STORAGE TEMP., HUMIDITY |
-40 ~ +85℃, 10 ~ 95% RH |
||
TEMP. COEFFICIENT |
±0.03%/℃ (0 ~ 50℃) |
||
VIBRATION |
Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 |
||
SAFETY & EMC (Note 4) |
SAFETY STANDARDS |
UL508, EAC TP TC 004 approved, IEC60950-1 CB approved by SIQ, design refer to GL;(meet EN60204-1) |
|
WITHSTAND VOLTAGE |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
||
ISOLATION RESISTANCE |
I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH |
||
EMC EMISSION |
Compliance to EN55032 (CISPR32), EN61204-3 Class B, EN61000-3-2,-3, EAC TP TC 020 |
||
EMC IMMUNITY |
Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A, EAC TP TC 020 approved |
||
OTHERS |
MTBF |
141.1K hrs min. MIL-HDBK-217F (25℃) |
|
DIMENSION |
63*125.2*113.5mm (W*H*D) |
||
PACKING |
1.06Kg; 12pcs/13.7Kg/1.06CUFT |
MODEL |

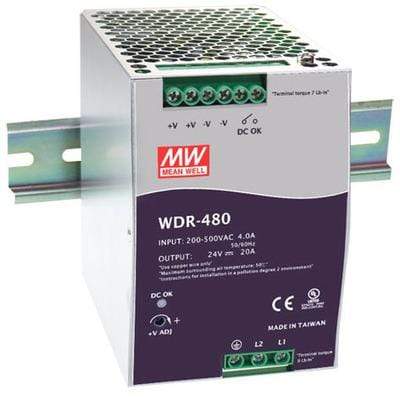

WDR-480-24 |
WDR-480-48 |
|
OUTPUT |
DC VOLTAGE |
24V |
48V |
RATED CURRENT |
20A |
10A |
|
CURRENT RANGE |
0 ~ 20A |
0 ~ 10A |
|
RATED POWER |
480W |
480W |
|
RIPPLE & NOISE (max.) Note.2 |
100mVp-p |
150mVp-p |
|
VOLTAGE ADJ. RANGE |
24 ~ 28V |
48 ~ 55V |
|
VOLTAGE TOLERANCE Note.3 |
±1.0% |
±1.0% |
|
LINE REGULATION |
±0.5% |
±0.5% |
|
LOAD REGULATION |
±1.0% |
±1.0% |
|
SETUP, RISE TIME |
800ms, 150ms/400VAC 2000ms, 150ms/230VAC at full load |
||
HOLD UP TIME (Typ.) |
18ms / 400VAC 16ms / 230VAC at full load |
||
INPUT |
VOLTAGE RANGE Note.6 |
180 ~ 550VAC 254 ~ 780VDC |
|
FREQUENCY RANGE |
47 ~ 63Hz |
||
POWER FACTOR (Typ.) |
PF≥0.84/400VAC PF≥0.84/230VAC |
||
EFFICIENCY (Typ.) |
92% |
93% |
|
AC CURRENT (Typ.) |
1.6A/400VAC 4A/230VAC |
||
INRUSH CURRENT (Typ.) |
COLD START 50A |
||
LEAKAGE CURRENT |
<3.5mA / 530VAC |
||
PROTECTION |
OVERLOAD |
105 ~ 130% rated output power |
|
Protection type : Constant current limiting, unit will shut down after 3 sec. ,auto-recovery after 1 minute if the fault condition is removed |
|||
OVER VOLTAGE |
29 ~ 33V |
56 ~ 65V |
|
Protection type : Shut down o/p voltage, auto-recovery after 1 minute if the fault condition is removed |
|||
OVER TEMPERATURE |
95℃±5℃ (TSW) detect on heatsink of power switch |
||
Protection type : Shut down o/p voltage, recovers automatically after temperature goes down |
|||
FUNCTION |
DC OK REALY CONTACT RATINGS (max.) |
60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A resistive load |
|
ENVIRONMENT |
WORKING TEMP. Note.5 |
-30 ~ +70℃ (Refer to "Derating Curve") |
|
WORKING HUMIDITY |
20 ~ 95% RH non-condensing |
||
STORAGE TEMP., HUMIDITY |
-40 ~ +85℃, 10 ~ 95% RH |
||
TEMP. COEFFICIENT |
±0.03%/℃ (0 ~ 50℃) |
||
VIBRATION |
Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 |
||
SAFETY & EMC (Note 4) |
SAFETY STANDARDS |
UL508, EAC TP TC 004 approved, IEC60950-1 CB approved by SIQ, design refer to GL;(meet EN60204-1) |
|
WITHSTAND VOLTAGE |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
||
ISOLATION RESISTANCE |
I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH |
||
EMC EMISSION |
Compliance to EN55032 (CISPR32), EN61204-3 Class B, EN61000-3-2,-3, EAC TP TC 020 |
||
EMC IMMUNITY |
Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A, EAC TP TC 020 approved |
||
OTHERS |
MTBF |
112.8K hrs min. MIL-HDBK-217F (25℃) |
|
DIMENSION |
85.5*125.2*128.5mm (W*H*D) |
||
PACKING |
1.7Kg; 8pcs/14.6Kg/0.9CUFT |
