MEANWELL TP Series Triple Output PFC Function Power Supply
Many In Stock
Ballast /Drivers
TP-100B
S7
Features :
Universal AC input / Full range
Built-in active PFC function, PF>0.95 Protections:Short circuit/Over load/Over voltage Low profile: 33mm thickness
LED indicator for power on Cooling by free air convection
Fixed switching frequency at PFC:67uHz PWM:134uHz
Secification:

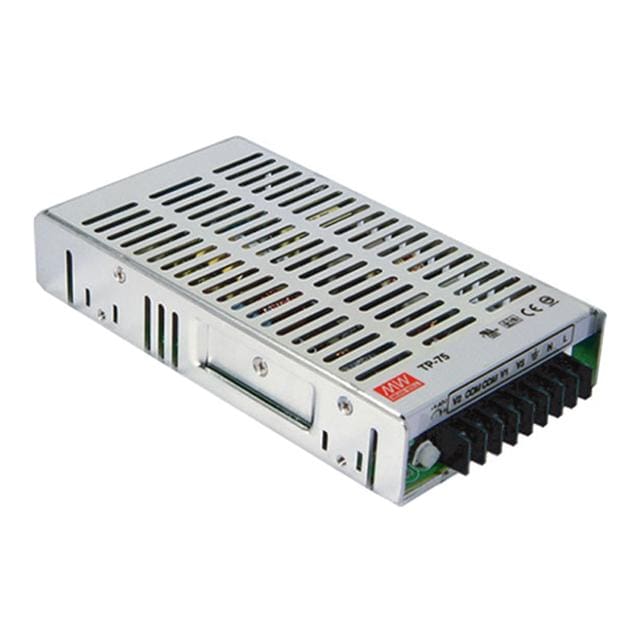

MODEL |
TP-75A |
TP-75B |
TP-75C |
||||||||
OUTPUT |
OUTPUT NUMBER |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
|
DC VOLTAGE |
5V |
12V |
-5V |
5V |
12V |
-12V |
5V |
15V |
-15V |
||
RATED CURRENT |
7A |
3A |
0.6A |
7A |
3A |
0.4A |
6A |
2.5A |
0.5A |
||
CURRENT RANGE |
1.5 ~ 10A |
0.2 ~ 4A |
0 ~ 0.6A |
1.5 ~ 10A |
0.2 ~ 4A |
0 ~ 0.6A |
1.5 ~ 10A |
0.2 ~ 3A |
0 ~ 0.6A |
||
RATED POWER |
74W |
75.8W |
75W |
||||||||
RIPPLE & NOISE (max.) Note.2 |
100mVp-p |
120mVp-p |
100mVp-p |
100mVp-p |
120mVp-p |
120mVp-p |
100mVp-p |
120mVp-p |
120mVp-p |
||
VOLTAGE ADJ. RANGE |
CH1: 4.75 ~ 5.5V |
||||||||||
VOLTAGE TOLERANCE Note.3 |
3.0% |
4.0% |
8.0% |
3.0% |
4.0% |
8.0% |
3.0% |
4.0% |
8.0% |
||
LINE REGULATION |
1.0% |
1.0% |
1.0% |
1.0% |
1.0% |
1.0% |
1.0% |
1.0% |
1.0% |
||
LOAD REGULATION |
3.0% |
4.0% |
8.0% |
3.0% |
4.0% |
8.0% |
3.0% |
4.0% |
8.0% |
||
SETUP, RISE TIME |
800ms, 60ms at full load |
||||||||||
HOLD TIME (Typ.) |
36ms at full load |
||||||||||
INPUT |
VOLTAGE RANGE Note.5 |
90 ~ 264VAC 127 ~ 370VDC |
|||||||||
FREQUENCY RANGE |
47 ~ 63Hz |
||||||||||
POWER FACTOR (Typ.) |
PF>0.95/230VAC PF>0.98/115VAC at full load |
||||||||||
EFFICIENCY (Typ.) |
70% |
||||||||||
AC CURRENT (Typ.) |
1.5A/115VAC 0.8A/115VAC |
||||||||||
INRUSH CURRENT (Typ.) |
COLD START 20A/230VAC |
||||||||||
LEAKAGE CURRENT |
<2mA / 240VAC |
||||||||||
PROTECTION |
OVER LOAD |
105 ~ 150% rated output power |
|||||||||
Protection type : Hiccup mode, recovers automatically after fault condition is removed |
|||||||||||
OVER VOLTAGE |
5.75 ~ 6.75V on +5V |
||||||||||
Protection type : Shut down o/p voltage, re-power on to recover |
|||||||||||
ENVIRONMENT |
WORKING TEMP. |
-10 ~ +60 (Refer to output load derating curve) |
|||||||||
WORKING HUMIDITY |
20 ~ 90% RH non-condensing |
||||||||||
STORAGE TEMP., HUMIDITY |
-20 ~ +85, 10 ~ 95% RH |
||||||||||
TEMP. COEFFICIENT |
0.03%/ (0 ~ 50 |
|
|||||||||
VIBRATION |
10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes |
||||||||||
SAFETY & EMC (Note 4) |
SAFETY STANDARDS |
UL60950-1, TUV EN60950-1 Approved |
|||||||||
WITHSTAND VOLTAGE |
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC 1min. |
||||||||||
ISOLATION RESISTANCE |
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC |
||||||||||
EMI CONDUCTION & RADIATION |
Compliance to EN55022 (CISPR22) Class B |
||||||||||
HARMONIC CURRENT |
Compliance to EN61000-3-2,-3 |
||||||||||
EMS IMMUNITY |
Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, Light industry level, criteria A |
||||||||||
OTHERS |
MTBF |
198.4K hrs min. MIL-HDBK-217F (25 ) |
|||||||||
DIMENSION |
179*99*33mm (L*W*H) |
||||||||||
PACKING |
0.65Kg; 20pcs/12.7Kg/0.64CUFT |

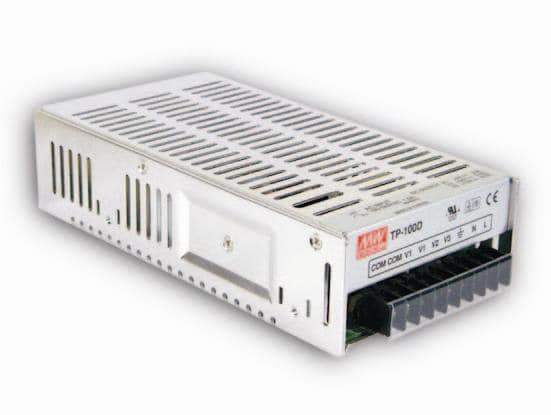

MODEL |
TP-100A |
TP-100B |
TP-100C |
TP-100D |
|||||||||
OUTPUT |
OUTPUT NUMBER |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
DC VOLTAGE |
5V |
12V |
-5V |
5V |
12V |
-12V |
5V |
15V |
-15V |
5V |
24V |
12V |
|
RATED CURRENT |
10A |
4A |
0.6A |
10A |
4A |
0.6A |
10A |
3A |
0.6A |
10A |
2A |
0.6A |
|
CURRENT RANGE |
3 ~ 15A |
0.4 ~ 5A |
0 ~ 1A |
3 ~ 15A |
0.4 ~ 5A |
0 ~ 1A |
3 ~ 15A |
0.4 ~ 4A |
0 ~ 1A |
3 ~ 15A |
0.4 ~ 3A |
0 ~ 1A |
|
RATED POWER (max.) |
101W |
105.2W |
104W |
105.2W |
|||||||||
RIPPLE & NOISE (max.) Note.2 |
100mVp-p |
120mVp-p |
100mVp-p |
100mVp-p |
120mVp-p |
100mVp-p |
100mVp-p |
150mVp-p |
100mVp-p |
100mVp-p |
150mVp-p |
100mVp-p |
|
VOLTAGE ADJ. RANGE |
CH1: 4.75 ~ 5.5V |
||||||||||||
VOLTAGE TOLERANCE Note.3 |
±3.0% |
±7.0% |
±6.0% |
±3.0% |
±6.0% |
±6.0% |
±3.0% |
+10,-6% |
±6.0% |
±3.0% |
±8.0% |
±6.0% |
|
LINE REGULATION |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
|
LOAD REGULATION |
±3.0% |
±6.0% |
±4.0% |
±3.0% |
±6.0% |
±4.0% |
±3.0% |
±6.0% |
±4.0% |
±3.0% |
±6.0% |
±4.0% |
|
SETUP, RISE TIME |
800ms, 60ms/230VAC 2200ms, 60ms/115VAC at full load |
||||||||||||
HOLD UP TIME (Typ.) |
24ms/230VAC 24ms/115VAC at full load |
||||||||||||
INPUT |
VOLTAGE RANGE Note.5 |
90 ~ 264VAC 127 ~ 370VDC |
|||||||||||
FREQUENCY RANGE |
47 ~ 63Hz |
||||||||||||
POWER FACTOR (Typ.) |
PF>0.94/230VAC PF>0.98/115VAC at full load |
||||||||||||
EFFICIENCY (Typ.) |
75% |
78% |
77% |
78% |
|||||||||
AC CURRENT (Typ.) |
1.5A/115VAC 0.75A/230VAC |
||||||||||||
INRUSH CURRENT (Typ.) |
COLD START ≦50A/230V |
||||||||||||
LEAKAGE CURRENT |
<3.5mA / 240VAC |
||||||||||||
PROTECTION |
OVERLOAD |
105 ~ 150% rated output power |
|||||||||||
Protection type : Hiccup mode, recovers automatically after fault condition is removed |
|||||||||||||
OVER VOLTAGE |
CH1:5.75 ~ 6.75V on +5V |
||||||||||||
Protection type : Shut down o/p voltage, re-power on to recover |
|||||||||||||
OVER TEMPERATURE(OPTION) |
Shut down o/p voltage, recovers automatically after temperature goes down |
||||||||||||
ENVIRONMENT |
WORKING TEMP. |
-10 ~ +60℃ (Refer to "Derating Curve") |
|||||||||||
WORKING HUMIDITY |
20 ~ 90% RH non-condensing |
||||||||||||
STORAGE TEMP., HUMIDITY |
-20 ~ +85℃, 10 ~ 95% RH non-condensing |
||||||||||||
TEMP. COEFFICIENT |
±0.03%/℃ (0 ~ 50℃) |
||||||||||||
VIBRATION |
10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes |
||||||||||||
SAFETY & EMC (Note 4) |
SAFETY STANDARDS |
UL60950-1, TUV EN60950-1, EAC TP TC 004 approved |
|||||||||||
WITHSTAND VOLTAGE |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 1min. |
||||||||||||
ISOLATION RESISTANCE |
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
||||||||||||
EMC EMISSION |
Compliance to EN55032 (CISPR32) Class B, EN61000-3-2,-3, EAC TP TC 020 |
||||||||||||
EMC IMMUNITY |
Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A, EAC TP TC 020 |
||||||||||||
OTHERS |
MTBF |
170.1K hrs min. MIL-HDBK-217F (25℃) |
|||||||||||
DIMENSION |
199*99*50mm (L*W*H) |
||||||||||||
PACKING |
0.83Kg; 20pcs/17.6Kg/1.28CUFT |

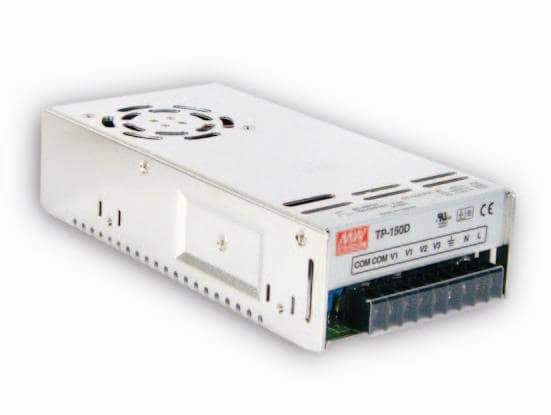

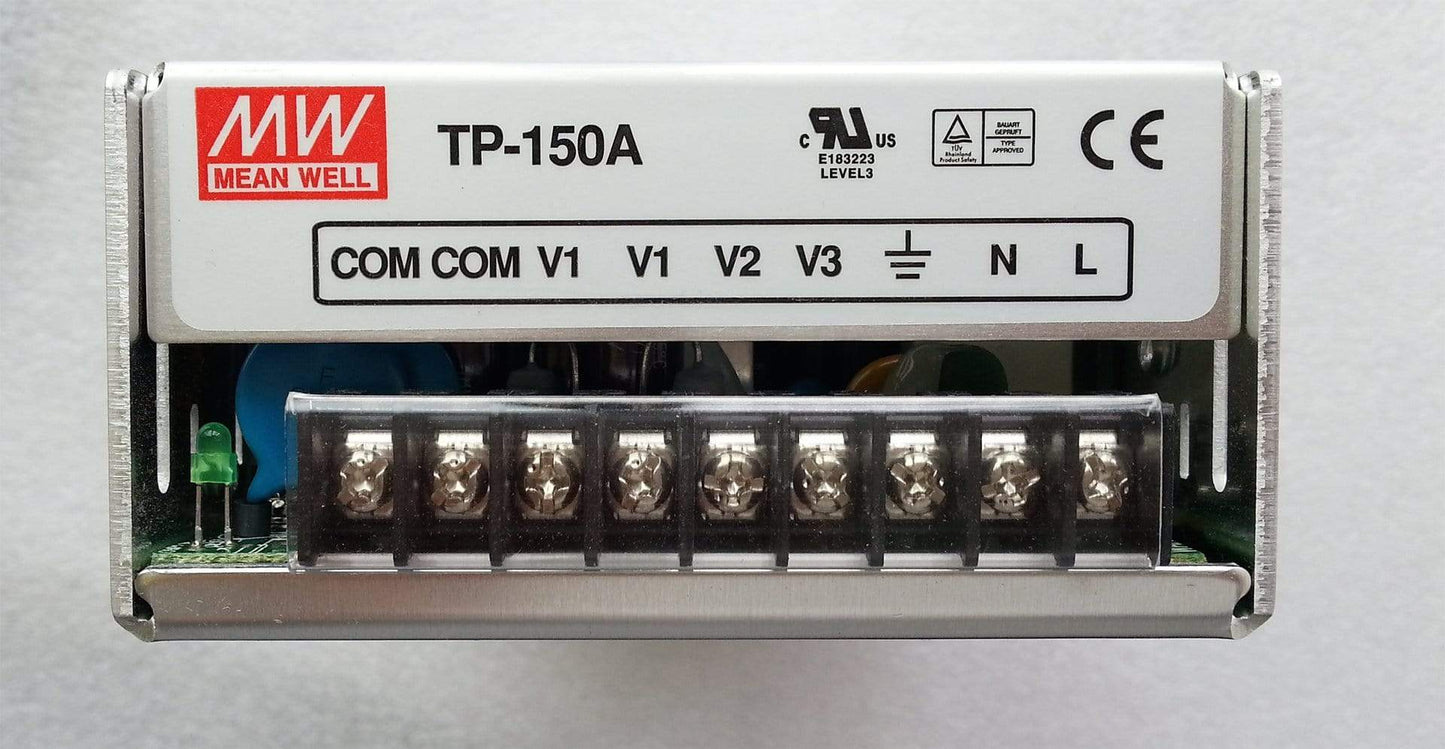

MODEL |
TP-150A |
TP-150B |
TP-150C |
TP-150D |
|||||||||
OUTPUT |
OUTPUT NUMBER |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
DC VOLTAGE |
5V |
12V |
-5V |
5V |
12V |
-12V |
5V |
15V |
-15V |
5V |
24V |
12V |
|
RATED CURRENT |
15A |
6A |
0.6A |
15A |
5.5A |
0.6A |
15A |
4.5A |
0.6A |
15A |
3A |
0.6A |
|
CURRENT RANGE |
2 ~ 20A |
0.4 ~ 7A |
0 ~ 1A |
2 ~ 20A |
0.4 ~ 7A |
0 ~ 1A |
2 ~ 20A |
0.4 ~ 6A |
0 ~ 1A |
2 ~ 20A |
0.4 ~ 4A |
0 ~ 1A |
|
RATED POWER |
150W |
148.2W |
151.5W |
154.2W |
|||||||||
RIPPLE & NOISE (max.) Note.2 |
100mVp-p |
120mVp-p |
100mVp-p |
100mVp-p |
120mVp-p |
100mVp-p |
100mVp-p |
150mVp-p |
100mVp-p |
100mVp-p |
150mVp-p |
100mVp-p |
|
VOLTAGE ADJ. RANGE |
CH1: 4.75 ~ 5.5V |
||||||||||||
VOLTAGE TOLERANCE Note.3 |
±3.0% |
±8.0% |
±6.0% |
±3.0% |
±8.0% |
±6.0% |
±3.0% |
+10,-6% |
±6.0% |
±3.0% |
±8.0% |
±6.0% |
|
LINE REGULATION |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
|
LOAD REGULATION |
±3.0% |
±6.0% |
±4.0% |
±3.0% |
±6.0% |
±4.0% |
±3.0% |
±6.0% |
±4.0% |
±3.0% |
±6.0% |
±4.0% |
|
SETUP, RISE TIME |
800ms, 60ms/230VAC 2600ms, 60ms/115VAC at full load |
||||||||||||
HOLD UP TIME (Typ.) |
24ms/230VAC 24ms/115VAC at full load |
||||||||||||
INPUT |
VOLTAGE RANGE |
90 ~ 264VAC 127 ~ 370VDC |
|||||||||||
FREQUENCY RANGE |
47 ~ 63Hz |
||||||||||||
POWER FACTOR (Typ.) |
PF>0.94/230VAC PF>0.98/115VAC at full load |
||||||||||||
EFFICIENCY (Typ.) |
75% |
77% |
77% |
78% |
|||||||||
AC CURRENT (Typ.) |
2.5A/115VAC 1.2A/230VAC |
||||||||||||
INRUSH CURRENT (Typ.) |
COLD START ≦40A/230V |
||||||||||||
LEAKAGE CURRENT |
<3.5mA / 240VAC |
||||||||||||
PROTECTION |
OVERLOAD |
105 ~ 150% rated output power |
|||||||||||
Protection type : Hiccup mode, recovers automatically after fault condition is removed |
|||||||||||||
OVER VOLTAGE |
5.75 ~ 6.75V on +5V |
||||||||||||
Protection type : Shut down o/p voltage, re-power on to recover |
|||||||||||||
OVER TEMPERATURE(OPTION) |
Shut down o/p voltage, recovers automatically after temperature goes down |
||||||||||||
ENVIRONMENT |
WORKING TEMP. |
-10 ~ +60℃ (Refer to "Derating Curve") |
|||||||||||
WORKING HUMIDITY |
20 ~ 90% RH non-condensing |
||||||||||||
STORAGE TEMP., HUMIDITY |
-20 ~ +85℃, 10 ~ 95% RH non-condensing |
||||||||||||
TEMP. COEFFICIENT |
±0.03%/℃ (0 ~ 50℃) |
||||||||||||
VIBRATION |
10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes |
||||||||||||
SAFETY & EMC (Note 4) |
SAFETY STANDARDS |
UL60950-1, TUV EN60950-1, EAC TP TC 004 approved |
|||||||||||
WITHSTAND VOLTAGE |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 1min. |
||||||||||||
ISOLATION RESISTANCE |
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
||||||||||||
EMC EMISSION |
Compliance to EN55032 (CISPR32) Class B, EN61000-3-2,-3, EAC TP TC 020 |
||||||||||||
EMC IMMUNITY |
Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A, EAC TP TC 020 |
||||||||||||
OTHERS |
MTBF |
161.6K hrs min. MIL-HDBK-217F (25℃) |
|||||||||||
DIMENSION |
199*99*50mm (L*W*H) |
||||||||||||
PACKING |
0.9Kg; 20pcs/19Kg/1.28CUFT |
||||||||||||
NOTE |
1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com} 5. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft}. |
